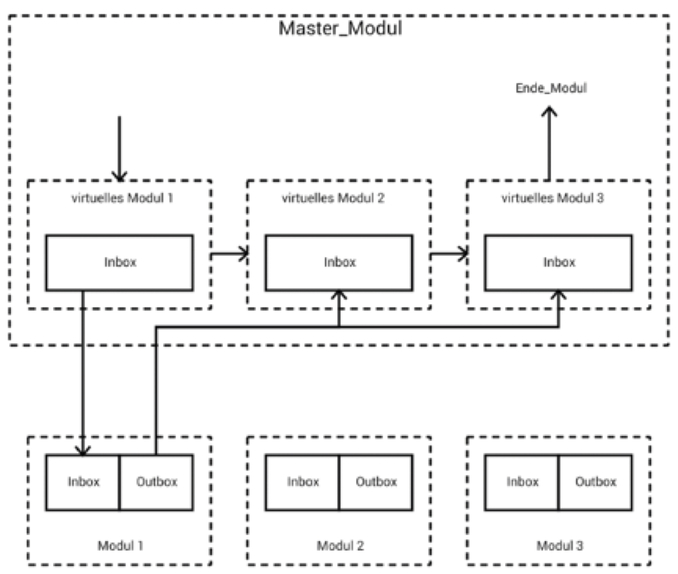

Thumb kommunikationsstruktur und wesentliche module der multifunktionalen jacke

Kommunikationsstruktur und wesentliche Module der multifunktionalen Jacke

Es wurde der Prototyp einer Jacke mit Sensoren und Kommunikationssystem entwickelt, die für Einsatzkräfte (z.B. Feuerwehr) gedacht ist. Verwendete Sensoren:

    • Luftqualitäts-Sensor
    • Erschütterungssensor
    • Temperatursensor
    • Feuchtesensor
    • Pulssensor

Zur Kommunikation in der Jacke (Sensoren über den I2C-Bus an den zentralen Controller (Mastermodul) ) wird der I2C-Bus verwendet, zur Kommunikation des Mastermoduls nach außen ein WLAN-Technik verwendet.

Thumb als prozessor f r die multifunktionale jacke wird ein teensie board eingesetzt

Als Prozessor (CPU) für die multifunktionale Jacke wird ein Teensie 1.3 Board eingesetzt.

  • Die Energie wird über Solarmodule zugeführt und in Akkus zwischengespeichert.
  • Als HMI-Modul dient ein 2.8" TFT LCD Cap Touch.
  • Als zentrale CPU wird das Teensie 3.1. Board verwendet.

Im LIMES vom 15. Dezember 2015 berichteten wir über die Projektarbeit auf Seite 42.

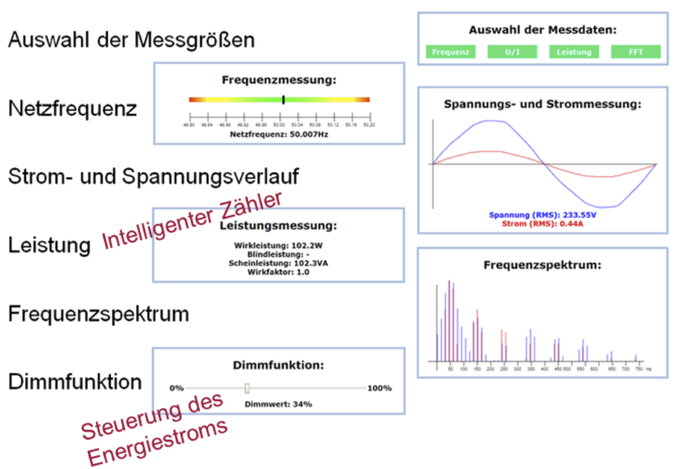

Thumb anzeige auf smartphone oder tablet computer

Für das Smart Grid Interface wurden Hard- und Software entwickelt. Ziel war es, auf einem SmartPhone

  • die aktuelle Netzfrequenz (die Netzbelastung im ganzen europäischen Verbundnetz) und
  • die verbrauchte Leistung (Wirk- und Blindleistung)
  • über der Zeit (Smart Meter-Funktionalität)

anzeigen. Dies wurde erreicht, indem Strom- und Spannungsverläufe im 220V-Netz digital gemessen und ausgewertet wurden. Eine Phasenanschnittsteuerung ermöglichte es, den Leistungsfluss zum Verbraucher hin zu leiten.
