Laserschutzzelle mit den Abmessungen: 4,5 x 4,5 x 3,5 m
- Bearbeitungstisch mit Aufspannsystem Fa. Demmeler
- Schutzgasversorgung: Stickstoff, Argon, Helium

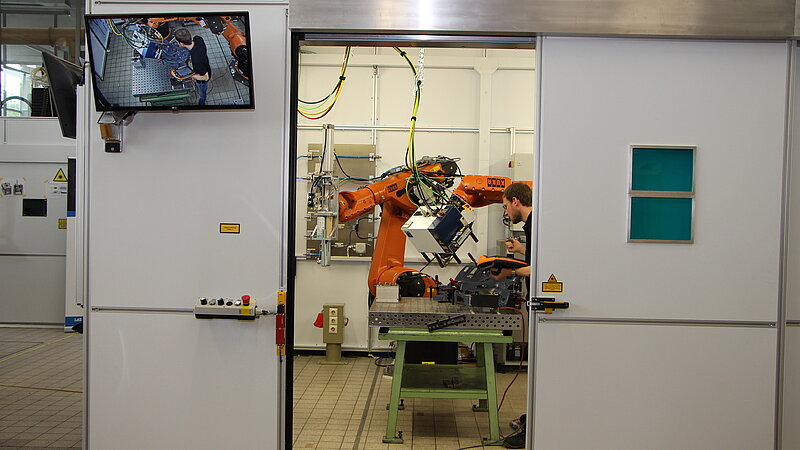

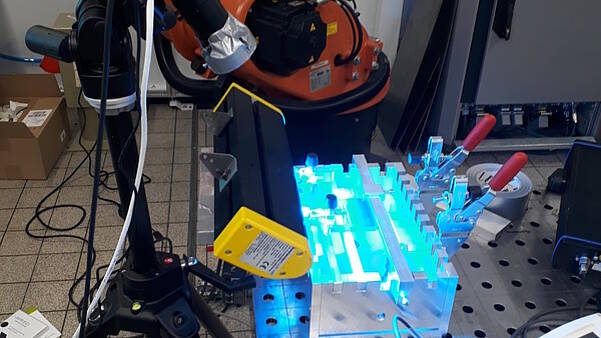

Roboterzelle

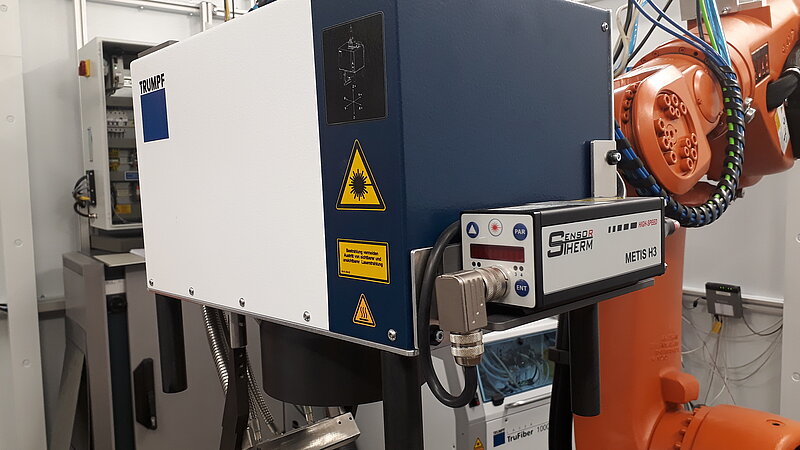

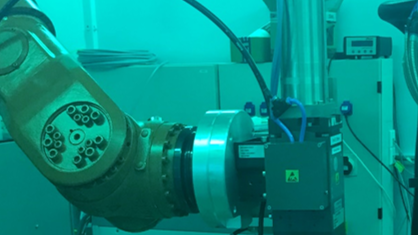

Kuka KR60 HA mit Scanneroptik I-PFO 3D
Traglast Zentralhand: 60 kg; Zusatzlast: 35 Kg; Reichweite: 2230 mm; Anzahl Achsen : 6; Ausführung: HA (hohe Genauigkeit); Wiederholgenauigkeit: +- 0,10 mm; Arbeitsraumvolumen: ca. 27 m³; rotatorische Zusatzachse in Rundtisch; Steuerung: KRC4 KSS 8.3; Pheripherieansteuerung über ProfiNet
Trumpf BEO D70
Brennweiten: 100 mm/150 mm/200 mm/270 mm
Abbildungsverhältnis: 2,0/1,0-2,0/2,7
Precitec YW50
Brennweite: 300 mm
Prozessensorik für Laserrückreflexion, Plasmadetektion, Temperatur in Kombination mit dem Laser Welding Monitor
Highyag Bifokal Optik
Brennweite: 300 mm
einstellbarer Spotabstand und Leistungsverteilung

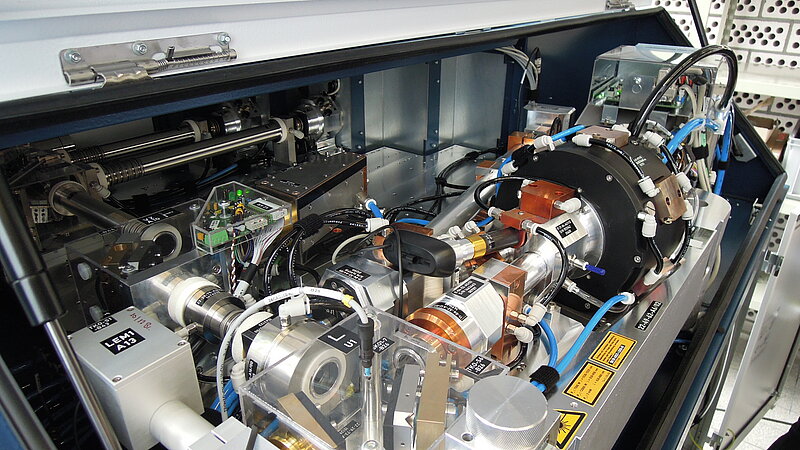

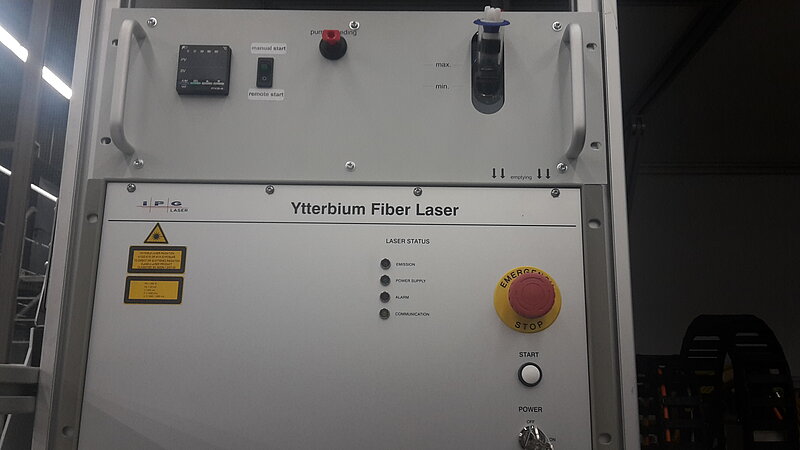

Scheibenlaser TLD4002
Hersteller: Trumpf
Wellenlänge: 1030 nm
Laserleistung: 4000 W
Strahlqualität: 8 mm x mrad
Pulsdauerbereich: 0,3 ms – cw
Pulsfrequenzen: bis 1000 Hz
Pulsform: variabel programmierbar
Anzahl Strahlabgänge: drei, einzeln anwählbar
Faserkerndurchmesser LLK: 200 µm

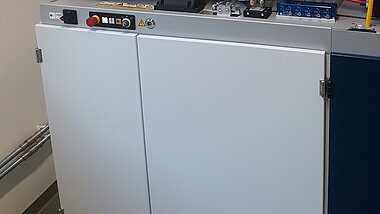

Grüner Scheibenlaser TruDisk 1020
Hersteller: Trumpf
Wellenlänge: 515 nm
Laserleistung: 1000 W
Strahlqualität: 2 mm x mrad
Pulsdauerbereich: 0,3 ms – cw
Pulsfrequenzen: bis 1000 Hz
Pulsform: variabel programmierbar
Anzahl Strahlabgänge: zwei, einzeln anwählbar
Faserkerndurchmesser 50 & 100 µm

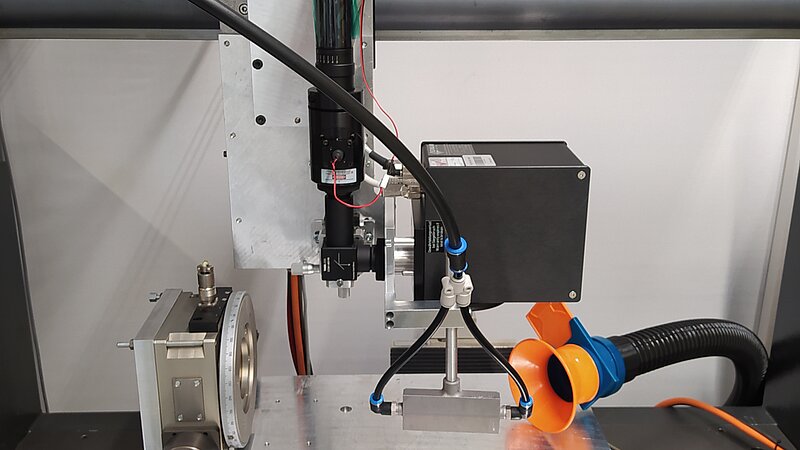

Hersteller: Iradion Laser, Inc.
Typ: Iradion 1625
Optische Nennleistung: 250 W
Strahlqualität: M² = 1,2
Wiederholrate: 1 – 150 kHz
Modulationsart: Pulsweitenmodulation
CO2 Laser 1625 - Scanneroptik
intelliSCAN® III 14
Hersteller: SCANLAB GmbH
Typ: intelliSCAN® III 14
Brennweiten:
f = 100 mm mit Bildfeld 70 x 70 mm², Spotdurchmesser 162 µm
f = 200 mm mit Bildfeld 145 x 145 mm², Spotdurchmesser 324 µm
f = 250 mm mit Bildfeld 190 x 190 mm², Spotdurchmesser 405 µm
Pulslaser HL124 P
Hersteller: Haas (Trumpf)
Mittlere Laserleistung: 120 W
Pulsspitzenleistung: 4500 W
Strahlqualität: 16 mm x mrad
Pulsdauerbereich: 0,3 ms – 20 ms
Pulsfrequenzen: bis 600 Hz
Pulsform: variabel programmierbar
Strahlabgänge: 2, simultan mit 50/50 Strahlteiler
Faserkerndurchmesser LLK: 600 µm
Pulslaser KLS 246-046
Hersteller: LASAG
Mittlere Laserleistung: 100 W
Pulsspitzenleistung: 4 kW
Max. Pulsenergie: 15 J
Strahlqualität: < 8,5 mm x mrad
Pulsdauerbereich: 20 µs - 20 ms
Pulsfrequenzen bis 1000 Hz
Pulsform: variabel programmierbar
Optik: Bohrkopf
Laserstrahlcharakterisierung
Laserstrahlvermessung für CW Laser
Hersteller: Primes
Typ: Fokus Monitor FM+
Messwellenlängenbereich: 700 - 1100 nm
Messbereich (x-/y-Ebene): 8 x 8 mm
Auflösung: 1024 x 1024 Pixel
Achsweg in Strahlrichtung: 120 mm
Strahldurchmesser: 150 - 3000 µm
max. Leistungsdichte: 10 mW/cm²
max. Leistung: 10 kW (1030 - 1070 nm)
Laserstrahlvermessung für gepulste Laser
Hersteller: Metrolux optische Messtechnik GmbH
Typ: FM100
Messwellenlängenbereich: 343-355 nm/ 532 nm/ 1030-1064 nm
Messprinzip: CCD-Chip
Auflösung: 1388 x 1036 Pixel
Achsweg in Strahlrichtung: 50 mm
Strahldurchmesser: 10-250 µm
Max. Leistungsdichte: UKP-Bereich möglich
Max. Leistung (cw): 100 W
Laserleistungsmessung im Kilowatt-Bereich
Hersteller: Primes
Typ: PocketMonitor PMT 70 ICU
Messwellenlängenbereich: 800 - 1100 nm
Messgenauitkeit: +/- 4%
Maximale Leistungsdichte: 5 kW/cm²
Messbereich: 350 W - 7 kW
Laserleistungsmessung im mittleren Leistungsbereich
Hersteller: Coherent
Typ: LabMax-Pro SSIM
Luftgekühlter Messkopf PM150-50
- Messwellenlängenbereich: 190 nm - 11000 nm
- Maximale Dauerleistung: 150 W
- Maximale Leistungsdichte: 26 kW/cm²
Wassergekühlter Messkopf PM1K
- Messwellenlängenbereich: 190 nm - 11000 nm
- Maximale Dauerleistung: 1000 W
- Maximale Leistung: 3000 W
- Maximale Leistungsdichte: 26 kW/cm²
Laserleistungsmessung im unteren Leistungsbereich
Hersteller: Coherent
Typ: Beam Master 3
Messwellenlängenbereich: 190 nm - 1100 nm
Maximale Dauerleistung: 10 W
Messapertur: 5 mm
Prozessanalyse

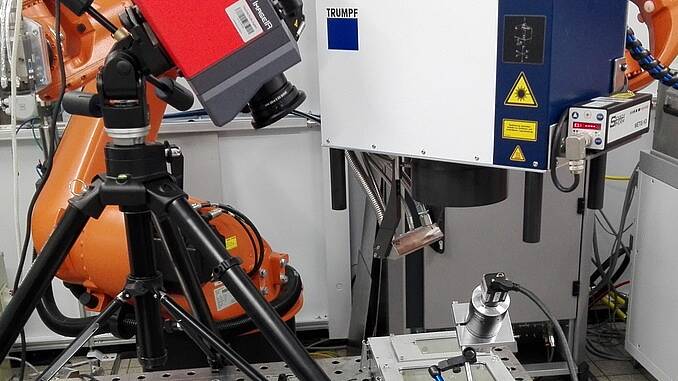

Wärmebildkamera
Hersteller: Infratec
Typ: ImageIR 8340hp
Detektor: InSb
Auflösung: 640 x 512 Pixel
Vervierfachung der Auflösung durch MicroScan auf 1280 x 1024 Pixel
Spektralbereich: 2,0-5,7 µm
Bildfrequenz: 355 Hz (Vollbild) bis 1200 Hz (Viertelbild)
Temperaturauflösung: 20mK
Messgenauigkeit: +/-1 K bzw. +/-1%
Kalibrierbereiche zwischen -10°C und 1700°C
Tele-Objektiv mit Brennweite 50 mm
Durchglasfilter
Laserschutzfenster für Festkörperlaser
Vorsatzlinse
-
High-Speed-Kamera
Hersteller: IX Cameras
Typ: I-Speed 221
Auflösung: 1600 x 1600 Pixel
Frame-Rate bei voller Auflösung: 600 Hz
Maximale Frame-Rate bei reduzierter Auflösung: 204 kHz
Speicherplatz: 8 GB
Maximale Aufnahmedauer bei voller Auflösung: 6 s
Zoom-Objektiv mit Brennweite: 13-130 mm
Laserschutzfilter
LED Hochleistungsbeleuchtung 150 W (Blau & Rot)
-
LaserweldingMonitor
Hersteller: Precitec GmbH
- Echtzeit Schweißprozessüberwachung
- Visuelle Schweißprozessanalyse im Strahlengang
- Prozesssensorik: Messung von Laserleistung, Laserrückreflexion, Plasmabildung, Temperatur
- Qualitätsprüfung von Fügenähte anhand von Messdaten aus Sensorik
- Schweißkopf: YW 50 inklusive Temperaturüberwachung von Optik und Schutzglasverschmutzung und variabler Prozessgaszuführung
-
Fokusmonitor:
Fa. Photon Laser Engineering:
- Visuelle Schweißprozessüberwachung u. Dokumentation
- Online Analyse von Prozessparametern und Zeitablauf
Pyrometermesstechnik
Pyrometer Sensortherm
Typ: Quotientenpyrometer Metis H322
Hersteller: Sensortherm GmbH
- Messtemperaturbereich 500°C – 1300 °C
- Einstellzeit: <80 µs
Regler: Regulus RD
- Regelfrequenz: bis zu 10 Khz
- Programierung variabler Temperaturverlaufskurven
- Überwachung von Temperatur Toleranzbändern
Pyrometer Mergenthaler
Typ: Quotientenpyrometer
Hersteller: Dr. Mergenthaler GmbH:
- Messtemperaturbereich 550°C – 2400 °C
- Messfrequenz: bis 2 kHz
- Temperaturregelkern mit Regelfrequenz bis zu 1 Khz
- Programierung variabler Temperaturverlaufskurven
- Überwachung von Temperatur Toleranzbändern
- koaxial in Strahlengang der Schweißoptik an der TLC 1005 implementiert
Prozessatmosphäre
Restsauerstoffmessgerät Pro2 plus
Hersteller: Orbitalservice GmbH
Sensor: Zirkonium
Messgenauigkeit: bis 0,5 ppm
Messgase: Argon, Stickstoff, Mischgase bis 10% Wasserstoffanteil
-

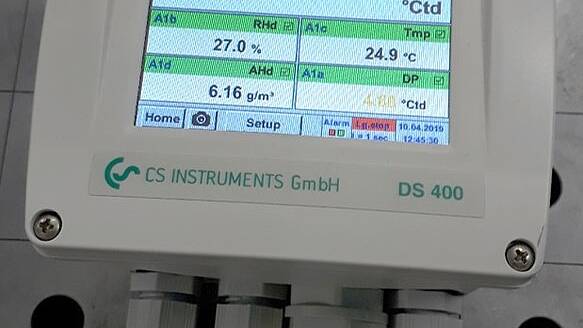

Taupunktsensor FA 510 mit Datenlogger DS 400
Hersteller: CS Instruments
Messbereich: -80 bis 20 °Ctd
Messgenauigkeit: +/- 2 °C bei -20 bis -50 °Ctd
Messdruckbereich: bis 50 bar
Messgase: alle mit Ausnahme von korrosiv wirkenden Gasen

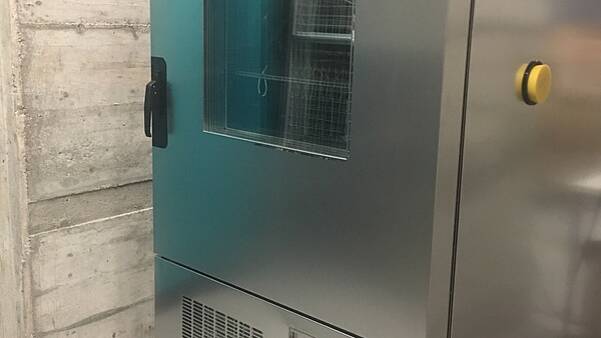

Typ: CTC256
Hersteller: Memmert
Innenraumvolumen: 256 l
Temperaturbereich -42 °C bis +190 °C
elektronisch geregelte aktive Be- und Entfeuchtung von 10 % bis 98 % rh
Temperaturänderungsgeschwindigkeit im Heizbetrieb nach IEC 60068-3-5: 10 K/min (-40 °C auf +180 °C; gemessen bei 22 °C Umgebungstemperatur)
Temperaturänderungsgeschwindigkeit im Kühlbetrieb nach IEC 60068-3-5: 3 K/min (+180 °C auf -40 °C; gemessen bei 22 °C Umgebungstemperatur)
